Calettatrici

TOOL SHRINK Evo

RIDUCE I TEMPI DI FERMO PER IL CAMBIO DEGLI UTENSILI

Non rallentare le tue lavorazioni ad alta precisione con soluzioni scomode per la gestione degli utensili. ToolShrink Evo assicura un rapido calettamento e lo scalettamento per utensili in acciaio, in HSS, in metallo duro, riducendo i tempi di cambio utensile. Dotato di un'unità di riscaldamento con programmi automatici ottimizzati, ToolShrink Evo utilizza il calore a induzione per evitare il surriscaldamento, ridurre al minimo il consumo di energia e mantenere il calore concentrato sull'area di serraggio.

SEMPLICE, ERGONOMICO E FACILE DA USARE

Oltre a un comodo alloggiamento per le aste di arresto, dischi blocca calore e gli anelli di supporto alettati, la macchina è dotata di un intuitivo pannello operativo a due pulsanti e di un semplice meccanismo a induzione per un uso pratico e facile. Progettata per eseguire cicli di calettamento da due a sette secondi e cicli di raffreddamento in soli tre minuti con il sistema di raffreddamento ad acqua opzionale, ToolShrink Evo facilita la gestione degli utensili. Per i portautensili speciali o per cicli di riscaldamento specifici, gli operatori hanno la possibilità di accedere a un'interfaccia web sicura tramite connessione WiFi o Ethernet per creare nuovi programmi personalizzati.

RIDUCE I COSTI DI LAVORAZIONE

La stabilità della ToolShrink consente di utilizzare dati di taglio elevati, con un drastico aumento della produttività (soprattutto nella foratura) rispetto ad altri tipi di portautensili. Inoltre, grazie alla forza di tenuta, alla concentricità e al bilanciamento superiori, il carico di trucioli viene distribuito in modo uniforme sul tagliente. Questo allunga la vita dell'utensile, del portautensili e del mandrino. La riduzione dei tempi di inattività per il cambio utensile contribuisce a ridurre notevolmente i costi di lavorazione.

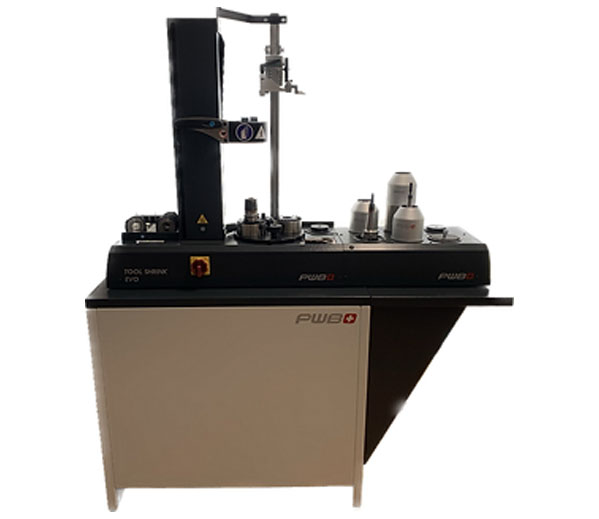

NIENTE PIÙ SURRISCALDAMENTO

NIENTE PIÙ SURRISCALDAMENTO

Con una struttura di trasmissione completamente protetta, collegata a un sistema di riscaldamento a induzione, ToolShrink Evo rende i portautensili termoretraibili sicuri e facili da usare. Il calore focalizzato dell'unità a induzione e i cicli pre-programmati ottimizzati impediscono il surriscaldamento assicurando al portautensile una lunga durata. Un'ulteriore sicurezza dell'operatore è l'unità di refrigerazione opzionale, che fornisce un utensile pronto all'uso in meno di cinque minuti.

PANORAMICA DELLA GAMMA

Unità di riscaldamento ToolShrink Evo
Unità di refrigerazione opzionale

I VANTAGGI

Durata prolungata del portautensili grazie alle impostazioni di calore ottimizzate per il cliente.
L'impostazione ergonomica degli utensili garantisce sicurezza grazie al design della macchina.
Operazione facili e veloci grazie all'interfaccia semplice.
Versatilità e flessibilità con una soluzione "tutto in uno".

LE TUE SFIDE

I tempi di impostazione per le operazioni di lavorazione ad alta precisione sono troppo lunghi per processi ottimali e convenienti.
Costi aggiuntivi dovuti al surriscaldamento dei portautensili e conseguente rottura degli utensili da taglio.

LE NOSTRE SOLUZIONI

Ridurre i tempi di inattività per il cambio utensile grazie alla nostra unità di serraggio ad alta efficienza energetica, con riscaldamento a induzione e cicli di riscaldamento automatizzati.
Garantire la massima durata dei portautensili e degli utensili a calettare, grazie a cicli di riscaldamento e raffreddamento completamente ottimizzati e ad accessori progettati per rimuovere facilmente gli utensili rotti.

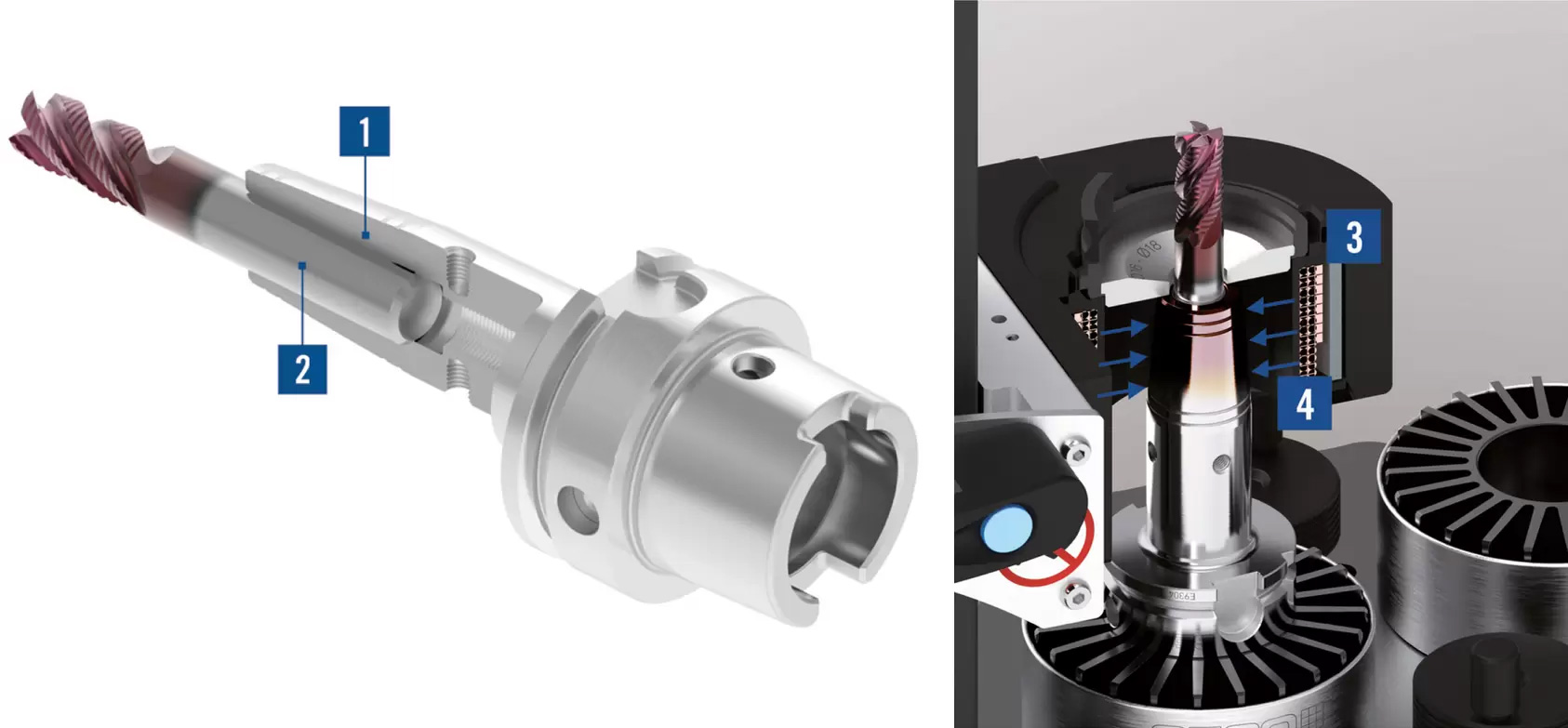

RITORNO ALLA BASE: PRINCIPIO SHRINKFIT

Il diametro interno del portainserti Shrinkfit [1] è progettato per essere leggermente più piccolo del diametro del gambo [2] dell'utensile da taglio.

Quando si inserisce nell'induttore [3] e si avvia il ciclo, il foro interno si riscalda grazie all'elevato campo magnetico localizzato [4].

Il ∅ interno si espande.

Il gambo dell'utensile da taglio può quindi essere inserito facilmente nel portautensile.

Quando il portautensile si raffredda, la conseguente contrazione termica esercita un’enorme pressione uniforme su tutta la superficie del gambo dell'utensile.

RITORNO ALLA BASE: PRINCIPIO SHRINKFIT
  • Sistema Plug-and-Play
  • Cicli di riscaldamento automatici o manuali
  • Interfaccia semplice
  • Ergonomico

Calettamento e scalettamento rapidi da diametro 3 a 32 mm (anche in pollici) in acciaio, HSS, metallo duro.

Raffreddamento rapido dell'utensile e del portautensile.

Ciclo di riscaldamento ottimizzato per il surriscaldamento e garantire un consumo minimo di energia.

Riscaldamento localizzato sull'area di serraggio (raffreddamento più rapido / trasferimento di calore limitato alla zona tra il portautensile e la fresa / consumo energetico minimo).

Migliore precisione.

DATI TECNICI

POTENZA: 20 Kw, possibilità di calettare e scalettare dal diametro 3 al 32 mm

CAPACITÀ: Utensili ∅ 3 a 32 mm

MAX. LUNGHEZZA DI CALETTAMENTO: Da 430 a 490 mm

MAX. INTERFACCIA MACCHINA: HSK-A125

DIMENSIONI: 317 x 943 x 920 mm (L x P x A)

PESO: 50 kg

TEMPISTICHE DI RAFFREDDAMENTO: ± 7 minuti con coni di raffreddamento

ACCESSORI DI SERIE:

  • 6 dischi blocca calore per ∅3 a 32 mm
  • 8 aste di arresto
  • 2 coni di raffreddamento
  • Cono di protezione
  • 1 paio di guanti
  • 1 manuela di istruzioni per l'uso

COLLEGAMENTI:

Il dispositivo accetta solo il voltaggio AC 3x400V (+/-10%) + PE/28A/50-60Hz.

Per altri voltaggi, è necessario l'uso del trasformatore ZFM30IN30, da acquistare separatamente:

Voltaggio di ingresso: 3 x 208 / 240 / 480 / 600 VAC + GND/28 amp/50-60Hz

Voltaggio di uscita: AC 3x400V + PE/28A/50-60Hz

  • è incluso nella fornitura un cavo di 3 metri
  • Tubo ∅ 10 mm per aria da 3 a 6 bar da acquistare a parte

DATI TECNICI UNITÀ DI REFRIGERAZIONE - Opzionale

TEMPISTICHE DI RAFFREDDAMENTO: ± 1 minuti

BASE D'APPOGGIO ESTENSIBILE: Postazione per 5 boccole di contatto e 1 campana di raffreddamento

DIMENSIONI: Unità di refrigerazione: 314 x 630 x 285 mm (L x P x A)

PESO: Unità di raffreddamento ad acqua: 40 Kg

ACCESSORI DI SERIE:

  • Unità di refrigerazione
  • Supporto per tubi
  • 2 campane di raffreddamento
  • Base d'appoggio estensibile

COLLEGAMENTI:

Attacco speciale diretto al ToolShrink® Evo.

Accessori
